熱電阻溫度變送器的校驗

一、實驗目的
1.了解并熟悉熱電阻溫度變送器整體結構及各種部件的作用，進一步掌握熱電阻溫度變送器的工作原理。
2.掌握熱電阻溫度變送器的起點及終點調整、精度校驗方法。
二、實驗項目
1.學會各儀器之間的正確接線，與二線制接法比較。
2.了解熱電阻溫度變送器整體結構，熟悉各調節螺釘?shù)奈恢煤陀猛尽?br /> 3.按照實驗步驟進行儀表的起點、終點調整，進行精度校驗。
三、實驗設備與儀器
1.熱電阻溫度變送器 1臺
2.精密電阻箱                              1個
3.數字電壓表                              1臺
4.直流電流表                              1臺
5.螺絲刀 1把
6.連接導線若干
四、實驗原理

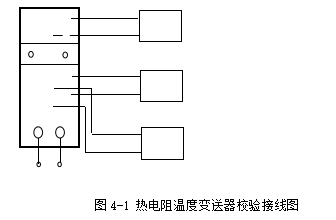

實驗接線如圖4-1所示。

熱電溫度阻變送器的構成原理圖如圖4-2

用精密直流電阻箱代替熱電阻作為信號源向變送器輸入電阻信號，信號大小與被測溫度對應。此信號經過線性化處理與調零、反饋信號疊加后經放大單元→1～5V 或4～ 20mA。
變送器的靜特性：
(1) 當儀表結構一定時,Uo 或Io與U t (或R)成線性。
(2) R=下限時，Io =4mA，否則可改變U_z大小（調整調零電位器W₁）。
(3) R=上限時，Io =20mA否則可改變m大�。ㄕ{(diào)整電位器W₂）。
五、注意事項
1.加入電阻信號注意變送器的量程，不許超出允許范圍。
2.使用螺絲刀時，用力要均勻，防止損害元件。
六、實驗說明及操作步驟
1.由實驗指導人員講解本實驗的基本要求、操作和注意事項。
2.實驗開始
(1) 按圖接線，經檢查無誤后接通電源。
(2) 起點調整：根據熱電阻的分度號和溫度不同的測量范圍，調節0～9999.99精密電阻箱輸入測量下限對應的電阻值，用螺絲刀調整零點螺釘，使輸出電流Io為4mA或電壓Uo為1V。
(3) 終點調整：用精密電阻箱輸入測量上限對應的電阻值，調整量程螺釘，使輸出電流Io為20mA或電壓Uo為5V。
(4) 反復進行2、3項調整，直至起點和終點均滿足精度要求為止。
(5) 精度校驗：將整個溫度范圍分為四等分，按0%、25%、50%、75%、100﹪逐點輸入相應的電阻值，信號輸入時要注意上行程和下行程，不能搞錯。此時，分別記錄下變送器相應的輸出電流或電壓大小,計算出各誤差。
3.數據處理及實驗結果

輸入	溫度（℃）
輸入	對應的電阻值（Ω）
輸出	標準輸出電流（mA）
	上行輸出電流（mA）
	下行輸出電流（mA）
誤差	上行誤差（mA）
	下行誤差（mA）
	基本誤差（﹪）
	變差（﹪）
結論

七、實驗報告
1.用專門的實驗報告紙進行。
2.要求有實驗題目、目錄、實驗目的、實驗設備及連接圖、自己做實驗的步驟、實驗數據記錄。
3.計算各誤差、確定儀器的精度等級，并判斷所校驗的儀器是否合格，要有結論，完成思考題，最后寫出本次實驗的體會。
八、思考題
1.輸入電阻信號時，采用幾線制輸入？實際應用中，要求用幾線制連接？
2.引線電阻的變化是否會影響測量？為什么？
3.與熱電偶溫度變送器比較，在結構上它們有哪些異同點？
