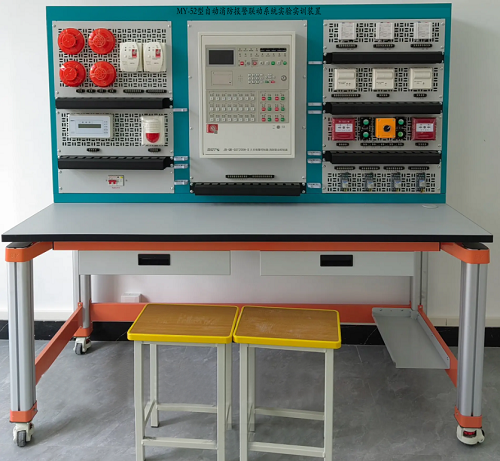

MY-52消防報警聯動系統實訓平臺

一、消防報警聯動系統實訓平臺-產品概述：
自動消防報警聯動系統實訓裝置是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
二、技術參數：
1、工作電源：AC220V±10% 50Hz
2、工作環境：環境溫度范圍為-20℃～+45℃ 相對濕度＜85%
3、外形尺寸：1600mm×700mm×1500mm
三、實訓內容：
1、系統設備認識及接線操作
2、報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3、火災顯示盤的安裝、連接與使用
4、各種火災探測器的安裝與連接
5、智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6、元件地址編碼設置
7、系統的管理操作
8、系統的數據查詢操作
9、設備啟停操作
10、單點操作
11、聯動編程
12、線路故障的判斷與處理
13、程序設置錯誤的判斷與糾正
14、設計并安裝一個簡易應用系統
15、軟件功能：
1）消防報警聯動監控計算機中心軟件的操作培訓資料
2）平面圖的導入和配置的功能
3）報警點的設置功能
4）系統參數的設置功能
5）3D立體動感圖的制作與導入功能
6）與消防廣播系統的聯網編程功能
7）消防點的網絡構架與網絡協議功能
8）消防系統各子系統的網絡平臺構建功能
四、基本配置：
1、電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2、樓宇實訓桌
1）實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
2）型材實訓臺架
尺寸1600*700mm；單面型鋁型材屏；鋁型材框架；剎車腳輪；實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。另設有專用型材面板一套，用于快速安裝。
3、火災報警控制器(聯動型)
1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
2）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
3）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
4）可以現場編輯聯動公式
5）2個總線回路，可連接254個現場器件
6）1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、火災顯示盤：
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器：
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口：
1）三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
2）兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕：
火災發生時，按下有機玻璃片，按鈕的火警示燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕：
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器：
完成現場設備的編碼、設備類型與靈敏度的更改等功能。

友情提示：
1、設備驗收：各采購單位收貨時請檢查消防報警聯動系統實訓平臺的貨品外觀，核實消防報警聯動系統實訓平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供消防報警聯動系統實訓平臺使用說明書和質保期，在質保范圍內提供對消防報警聯動系統實訓平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌南缊缶?lián)動系統實訓平臺選型錯誤或設備購買數量錯誤，造成消防報警聯動系統實訓平臺的退換貨要求，將不被接受；
4、設備貨期：對消防報警聯動系統實訓平臺的發貨期為參考值，如您需要了解消防報警聯動系統實訓平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對消防報警聯動系統實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關消防報警聯動系統實訓平臺的技術咨詢；
