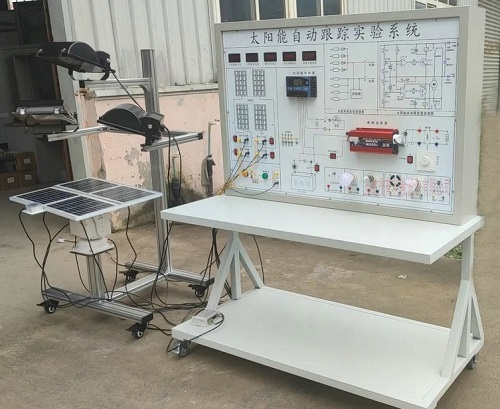

MY-PV03B太陽自動跟蹤實訓裝置

一、太陽自動跟蹤實訓裝置由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
1）陽光跟蹤傳感器：
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
2）傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。

二、主要特點：
1）通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2）4塊10W的太陽能電池板進行組串。
3）系統包括：太陽能光電傳感器；太陽能電池組件；直流電機及控制器；太陽能控制器；蓄電池；太陽能跟蹤器用電由蓄電池供給。
4）跟蹤方式：雙軸全自動跟蹤
◆精度：±0.5°
◆水平回轉角度：360°
◆俯仰角度：180°
◆控制器供電電源：DC 12V
◆電機供電電源：DC 12V
5）支架采用工業鋁型材
三、技術指標：
1、跟蹤方式：雙軸全自動跟蹤
2、跟蹤精度：±1°
3、水平回轉角度：360°
4、俯仰角度：180°
5、傳動機構自重：2.5Kg （不含支架與電池板）
6、最大承重：10Kg
7、電機供電電源：DC 12V
8、控制器供電電源：DC 12V
9、系統年平均耗電量：0.1W
10、抗風等級：10級
11、系統自帶上電復位及無光自復位功能
四、實驗項目：
實驗一：太陽能電池板特性實驗系列
1、太陽能電池板開路電壓測試實驗
2、太陽能電池板短路電流測試實驗
3、太陽能電板I-V特性測試實驗
4、太陽能電池板最大輸出功率計算實驗
5、太陽能電池板轉換效率測量實驗
6、開路電壓與相對光強的函數關系實驗
7、短路電流與相對光強的函數關系實驗
8、太陽能電池板暗伏安特性測試實驗
9、太陽能組件輸出特性測試實驗
10、太陽能電池板的串聯開路電壓測試實驗
11、太陽能電池板的串聯短路電流測試實驗
12、太陽能電池板的并聯開路電壓測試實驗
13、太陽能電池板的并聯短路電流測試實驗
14、負載特性測試實驗
實驗二：太陽能蓄電池控制器實驗系列
1、太陽能蓄電池充電控制實驗
2、控制器充放電保護實驗
3、蓄電池電壓、電流測試實驗
4、蓄電池電量估測實驗
5、控制電池電流流入、輸出實驗
6、控制器光控-時控輸出實驗
實驗三：跟蹤器的實驗內容：
1、逐日系統原理實驗
2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
